Pour drainer l’eau d’une chaudière, il faut utiliser une vanne de vidange reliée à un tuyau d’évacuation, et, lorsque l’écoulement gravitaire n’est pas possible, une pompe adaptée. Dans une chaudière à condensation, l’évacuation des condensats peut également nécessiter une pompe de relevage, tandis qu’un neutraliseur de condensat est recommandé lorsque l’eau évacuée est acide ou corrosive.
Le choix de l’appareil dépend donc de l’eau à évacuer : eau du circuit de chauffage, boues issues d’un désembouage, condensats d’une chaudière à condensation ou eau de purge d’une chaudière industrielle. Avant toute intervention, la chaudière doit être arrêtée, refroidie et isolée du réseau.
Les principaux appareils utilisés pour vidanger une chaudière
| Situation | Appareil ou équipement adapté | Fonction |
|---|---|---|
| Vidange du circuit de chauffage | Vanne de vidange | Permet d’évacuer l’eau du circuit |
| Évacuation sans pente suffisante | Pompe | Régule et refoule l’eau vers le réseau d’évacuation |
| Condensats acides | Neutraliseur de condensat | Réduit l’acidité avant l’évacuation |
| Circuit chargé de boues | Pompe de désembouage | Décolle et évacue les dépôts présents dans les tuyaux |
| Solides accumulés dans une chaudière industrielle | Vanne de vidange par le fond | Évacue les boues et les solides en suspension |
Vidanger l’eau du circuit de chauffage
L'eau circule afin de restituer des calories pour chauffer votre habitation. Cela est possible grâce à un chauffage ou une chaudière. Cette eau circule en circuit fermé.
En fonction de sa qualité et de sa composition, l'eau peut causer des dommages sur votre installation. Il est donc important de traiter votre eau de chauffage contre diverses problématiques.
Pour vider le circuit, l’installation comporte généralement une vanne de vidange située sur la chaudière ou sur une partie basse du réseau. Cette vanne doit être raccordée à un tuyau dirigé vers un récipient ou vers une évacuation appropriée.
Les vannes de vidange par le fond (également appelées vannes de purge ou vannes de vidange intermittente) évacuent les solides en suspension à l’intérieur des chaudières. Les solides en suspension s’accumulent au fond de la chaudière sous forme de boues et peuvent empêcher le transfert de chaleur à partir des tubes de la chaudière.
La vidange par le fond consiste à envoyer des jets brefs et intenses pour agiter et éliminer les boues. La fréquence de vidange dépend de la qualité de l’eau.
Quand utiliser une pompe pour drainer l’eau d’une chaudière ?
La première consiste à installer une évacuation d’eau de type gravitaire, c’est-à-dire par le biais d’une canalisation. Grâce à la gravité, l’eau s’évacue toute seule vers l’extérieur du logement.
Principale condition avant d’opter pour cette solution : votre chaudière doit être surélevée, de manière à permettre à l’eau de s’écouler naturellement.
La deuxième solution pour procéder à l’évacuation des eaux usées de votre chaudière exige d’associer un système de pompe à votre chaudière. La pompe permettra de réguler les condensats et vous évitera d’effectuer des travaux contraignants pour une évacuation vers l’extérieur.
Toutefois, la pompe doit être bien entretenue pour fonctionner de manière optimale et éviter tout risque d’inondation.
Évacuation des condensats d’une chaudière à condensation
Une chaudière à condensation permet d’exploiter la chaleur des vapeurs d’eau émanant du gaz pour augmenter les performances de chauffage de l’appareil. Quand ces vapeurs se condensent et passent à l’état liquide, elles libèrent des calories qui transitent dans l’échangeur de la chaudière pour récupérer cette énergie.
Avantageux, ce système nécessite toutefois la mise en place d’un système d’évacuation des eaux usées et des fumées de combustion.
Quelle que soit la solution choisie, il est préférable d’évacuer les condensats vers le conduit d’eaux usées de votre habitation, par le biais d’un conduit en PVC.
Les condensats étant acides et corrosifs, les canaux d’évacuation doivent de préférence être en PVC. Des neutraliseurs d’acidité peuvent aussi être ajoutés à la chaudière.
Il est fortement conseillé d’en utiliser si une quelconque partie de votre installation est en métal, pour préserver le bon état de votre appareil.
Neutraliseur de condensat : rôle et fonctionnement
Nous proposons aussi des appareils pour les chaudières à condensation fioul ou gaz rejetant une eau très acide. Découvrez les neutraliseur de condensat de chaudière afin que ceux-ci puissent être évacués dans les réseaux d'eau usée ou pluviales.
Le neutraliseur de condensat est installé sur la conduite d’évacuation. Il contient un matériau neutralisant destiné à réduire l’acidité de l’eau avant son rejet.
Le dispositif doit rester accessible afin de permettre son contrôle, son nettoyage et le renouvellement éventuel du matériau neutralisant. Un appareil mal entretenu peut perdre son efficacité et favoriser les risques liés à l’acidité des condensats.

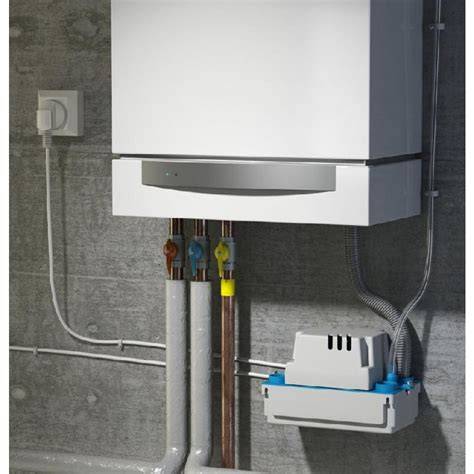

Comment évacuer les condensats lorsqu’il n’y a pas de pente ?
Lorsque la chaudière est suffisamment haute par rapport au point de rejet, une évacuation gravitaire peut être utilisée. La canalisation doit toutefois présenter une pente permettant à l’eau de s’écouler naturellement.
Lorsque la chaudière est installée au sous-sol, trop près du sol ou éloignée de la conduite d’évacuation, l’écoulement gravitaire peut être impossible. Une pompe de relevage des condensats devient alors nécessaire.
La pompe collecte l’eau produite par la condensation, puis la refoule vers le conduit d’eaux usées. Elle doit être choisie selon le volume de condensats, la hauteur de refoulement et la longueur de la canalisation.
La pompe doit être bien entretenue pour fonctionner de manière optimale et éviter tout risque d’inondation.
Drainer une chaudière chargée de boues
Par exemple contre l'embouage de votre circuit, la corrosion, l'entartrage et bien d'autres phénomènes. Ces problématiques peuvent réduire l'efficacité calorifique de votre chaudière.
De plus, elle peut sérieusement se détériorer de manière irrémédiable.
Si les tuyaux de votre système de chauffage sont sélectionnés pour leur résistance, ils sont cependant composés de métaux, comme le cuivre, l’aluminium ou l’acier, et sont donc sensibles à la corrosion.
Avec le temps, l’eau qui circule dans votre réseau de chauffage et notamment dans vos radiateurs, réagit avec la tuyauterie et accélère le phénomène de corrosion. C’est tout à fait normal.
Néanmoins, au cours de la corrosion, les microparticules des tuyaux qui se détachent viennent s’accumuler au niveau des coudes de la tuyauterie et de la pompe de la chaudière.
Additionnée au calcaire de l’eau, cette accumulation créée des “boues”.
L’excès de boue empêche l’eau chaude de circuler correctement, ce qui peut provoquer un bruit en provenance des radiateurs et une diminution de l’efficacité du chauffage.
La pompe de désembouage
Le désembouage hydrodynamique, lui, est très efficace. C’est la méthode mécanique et elle nettoiera votre tuyauterie en profondeur.
Pour cette technique, il est indispensable de faire appel à un professionnel chauffagiste, afin d’éviter de casser des éléments de la chaudière.
Le chauffagiste réalise, à l’aide d’une caméra infrarouge, un diagnostic. Il repère les zones particulièrement embouées.
Il va ensuite décoller les boues contenues dans la tuyauterie et les évacuer directement à l’aide d’une pompe de désembouage (pompe à haute pression).
La pompe de désembouage est conçue spécialement pour se raccorder au système de chauffage, c’est une pompe hydropneumatique.
Il serait compliqué et dangereux de fabriquer soi-même une pompe de désembouage à l’aide d’un karcher.
Préférez contacter un plombier chauffagiste professionnel formé pour réaliser cette technique.
Désembouage : L’entretien de ton CHAUFFAGE
Les deux méthodes de désembouage
Pour faire un désembouage, il existe deux méthodes possibles : la méthode chimique et la méthode mécanique, c’est-à-dire :
- Utiliser un produit de désembouage,
- Ou procéder à un désembouage hydraudynamique.
Le produit de désembouage est injecté directement dans le système de chauffage. Après 24 à 48 heures, une vidange des tuyaux doit être effectuée ainsi qu’un rinçage pour évacuer les boues.
Cette technique est idéale pour les planchers chauffants et les anciens réseaux de chauffage potentiellement abîmés.
Cependant, il n’est possible de réaliser cette technique que si l’accès à l’installation de chauffage est compatible avec une opération de vidange.
Le désembouage hydrodynamique est envisageable pour tous les types de systèmes de chauffage.
Attention : il est impossible de désembouer votre installation de chauffage avec un simple tuyau d’arrosage.
Signes indiquant qu’une vidange ou un désembouage est nécessaire
Si vous rencontrez des problèmes de bruits sur vos radiateurs ou si vous remarquez qu’ils ne chauffent pas à la même température partout, il est probable qu’ils aient besoin d’être purgés.
Si l’eau qui sort de votre radiateur est foncée, votre installation est peut-être embouée.
Des boues se sont accumulées au fil du temps dans votre réseau et empêchent la bonne circulation de l’eau dans le circuit.
Nous vous conseillons dans ce cas d’effectuer un désembouage.
Si vous habitez dans une région où l'eau est très dure, il est recommandé de désembouer le réseau de votre chauffage tous les ans ou tous les deux ans.
Pour savoir si vous avez besoin d'effectuer un désembouage de votre réseau, il vous suffit de purger l'un de vos radiateurs.
Si l'eau qui en sort n'est pas transparente, c'est que l'eau est chargée et que le désembouage est nécessaire.
Purger les radiateurs avant ou après la vidange
La purge des radiateurs est une opération simple et réalisable soi-même, en quelques minutes.
Il est recommandé de la réaliser en début de saison hivernale, quand vous rallumer votre chauffage.
La purge est à effectuer sur l’ensemble des radiateurs, du plus proche au plus éloigné de votre chaudière, pour un chauffage uniforme dans toutes vos pièces.
Matériel nécessaire
Les outils sont peu nombreux. Il vous suffit d’avoir entre vos mains :
- Une pince ou un tournevis ;
- Un petit récipient.
Repérer le purgeur
La majorité des radiateurs sont aujourd’hui équipés d’un purgeur, il s’agit d’une petite vis, entourée d’un contour blanc, qui se trouve en haut du radiateur, à l’opposé des tuyaux.
Pour effectuer la purge, il vous suffit de tourner cette vis avec votre tournevis jusqu’à ce que l’air s’échappe du radiateur.
Sur les émetteurs plus anciens, vous aurez besoin d’une pince.
Un peu d’eau va s’écouler en même temps (d’où le besoin d’avoir un petit récipient à côté), il faut laisser couler l’équivalent d’un petit verre pour bien purger.
Ordre de purge
Une fois l’opération terminée, il vous suffit de revisser et le tour est joué !
Il est conseillé de commencer par le radiateur situé le plus près de votre chaudière et de terminer par le plus éloigné.
Une fois votre chaudière remise en route, pensez à vérifier que vous avez bien resserré la vis de tous vos radiateurs.
Contrôler la pression après avoir drainé le circuit
Après la purge de vos radiateurs, pensez également à contrôler le niveau de pression de votre chaudière.
Il doit se situer entre 1 et 1,5 bar.
Si vous constatez que la pression est trop faible, il vous suffit d’ouvrir le robinet de remplissage de votre chaudière (accessible au-dessous de l’appareil) pour remonter le niveau.
Une baisse de pression après une vidange peut empêcher la chaudière de fonctionner correctement. Le remplissage doit être effectué progressivement, en surveillant le manomètre.
Traiter l’eau avant de vidanger la chaudière
Sans solution préventive un désembouage circuit chauffage est a réaliser tous 3 à 5 ans.
Pour traiter les boues présentes dans votre circuit, nous avons plusieurs solutions de désembouage.
Vous pouvez privilégier un système préventif en incorporant dans votre circuit un inhibiteur de corrosion permettant de prévenir la formation d'oxyde métallique, cet inhibiteur est à doser a 1%.
Si votre circuit est déjà plein de boues, nous vous proposons des équipements appelé désemboueur magnétique ou pot à boue permettant de capter cet oxyde métallique pour ainsi réaliser le désembouage chauffage.
Vous pouvez aussi opter pour une solution produit à mettre dans votre circuit de chauffage permettant de dissoudre les boues pour rendre les surfaces métalliques propres et ainsi contribuer à réduire les problèmes de bruit de chaudière et à restaurer le rendement de l'installation.
Le tartre et la vidange du circuit
Pour traiter le tartre dans l'installation de chauffage dû a une eau calcaire, nous avons comme pour les boues des produits préventifs et curatifs à doser en proportion du volume d'eau présent dans votre circuit de chauffage.
Le détartrage consiste à se débarrasser des particules solides à base de calcium qui se déposent dans la chaudière et dans le réseau d’eau chaude sanitaire.
Il s’agit d’une opération essentielle pour conserver des équipements en bon état et bénéficier d’un système de chauffage performant.
En se déposant dans les conduits et sur les parois de la chaudière, le tartre peut être à l’origine d’une surconsommation d’énergie.
En effet, il diminue le rendement énergétique du système de chauffage et de production d’eau chaude sanitaire (ECS).
Pour info, détartrer une chaudière permet de réaliser 10 à 30 % d’économies d’énergie !
Origine du tartre
La dureté de l’eau est la première cause d’entartrage d’une chaudière.
En effet, plus l’eau est dure, c’est-à-dire riche en sels de calcium et de magnésium, plus le risque de dépôts de tartre augmente.
La température de l’eau est un autre facteur qui peut favoriser la formation de tartre.
En effet, plus la température de l’eau est élevée, plus le risque d’entartrage augmente.
C’est pour cette raison que les professionnels conseillent d’éviter de dépasser une température de 60 °C.
Fréquence du détartrage
Le détartrage de la chaudière est généralement conseillé tous les 10 ans.
Cependant, certains symptômes doivent vous alerter qu’un détartrage est nécessaire.
Si la chaudière ne produit que du chauffage, vous devez être vigilant au fonctionnement de vos radiateurs.
Si ces derniers sont tièdes, voire froids, même lorsque vous ouvrez au maximum les robinets thermostatiques, c’est peut-être que votre chaudière est entartrée.
Si la chaudière produit du chauffage et de l’eau chaude sanitaire, une chute du débit d’eau est également un symptôme évocateur.
Les robinets n’envoient qu’un mince filet d’eau et l’attente est longue avant l’arrivée de l’eau chaude.
Pompe de détartrage et rinçage du circuit
Voici l’outillage et les matériaux nécessaires pour détartrer une chaudière :
- une pompe de détartrage (également appelée détartreuse) ;
- un produit détartrant ou de l’acide chlorhydrique (attention : l’acide chlorhydrique n’est pas indiqué si les conduits de la chaudière sont en aluminium) ,
- un dégrippant ;
- une clé à pipe ;
- un tournevis ;
- un chiffon ;
- des gants de protection ;
- des lunettes de protection.
Les étapes principales
- Pour commencer, le professionnel éteint la chaudière et la laisse refroidir complètement.
- Il coupe également l’arrivée d’eau et l’alimentation.
- L’eau ne doit plus sortir des robinets.
- Ensuite, il démonte le corps de chauffe en suivant la notice du fabricant.
- Le professionnel remplit la pompe de détartrage avec de l’eau, puis branche les flexibles de la pompe sur l’entrée et sur la sortie d’eau de la chaudière.
- La pompe est ensuite mise en route pour vérifier l’étanchéité de l’installation.
- S’il n’y a pas de problème d’étanchéité, il est temps de verser dans la détartreuse le produit détartrant ou l’acide chlorhydrique dilué à 5 % (attention à bien respecter le dosage indiqué dans la notice).
- Le produit doit agir pendant au moins 30 minutes.
- Il est important de rincer le circuit à l’eau afin de neutraliser le produit détartrant ou l’acide chlorhydrique.
- Le professionnel peut également utiliser un neutralisant passivant pour obtenir un pH neutre.
- Le professionnel peut alors remonter le corps de chauffe, ouvrir l’arrivée d’eau et allumer la chaudière.
L’eau déminéralisée dans le circuit de chauffage
L'eau est le support de base dans presque toutes les installations de chauffage - c'est elle qui transporte la chaleur de la chaudière ou de la pompe à chaleur vers les radiateurs, le chauffage au sol ou le ballon d'eau chaude sanitaire.
D'autres caloporteurs sont rarement utilisés.
Cependant, toutes les eaux ne sont pas également adaptées à cet usage.
On utilise de plus en plus souvent de l'eau déminéralisée dans les installations de systèmes de chauffage modernes, seulement, c'est une arme à double tranchant si la station de déminéralisation s'avère trop efficace par rapport à nos besoins.
Une eau déminéralisée utilisée de manière inappropriée peut également être source de problèmes et provoquer des défauts dans certains composants du système de chauffage.
Avantages de l’eau déminéralisée
L'eau déminéralisée (aussi appelée déminéralisée) est une eau dont on a retiré presque tous les sels minéraux - tels que le calcium, le magnésium, le sodium, le fer ou les chlorures.
On l'obtient par des procédés comme l'osmose inverse, l'échange ionique ou la distillation.
Grâce à cela, cette eau est presque totalement dépourvue des composants responsables des dépôts de calcaire et de la corrosion.
- Absence de calcaire - l'eau dure contient du calcium et du magnésium qui, lors du chauffage, précipitent sous forme de calcaire.
- Ces dépôts se déposent sur les parois des échangeurs, des accouplements hydrauliques, des chaudières, des filtres, des tuyaux ou des radiateurs, limitant l'écoulement et réduisant l'efficacité du système.
- Coûts d'exploitation du système plus bas - une consommation d'énergie réduite et l'absence de nettoyages fréquents de l'installation se traduisent par des économies réelles.
- Protection contre la corrosion - les ions chlorure et sulfate accélèrent les processus de corrosion.
L'eau déminéralisée, dépourvue de ces composants, protège les éléments métalliques de l'installation - à condition qu'elle ne soit pas trop déminéralisée, c'est important.
Risques d’une eau trop déminéralisée
Une eau extrêmement déminéralisée avec un pH de l'eau inférieur à 7 commence à être acide et à devenir agressive envers les métaux.
Une eau trop déminéralisée peut également être une cause de corrosion, attaquant notamment l'acier, les soudures des échangeurs ou les soudures sur d'autres appareils (également en acier).
En raison de sa très faible teneur en sels minéraux, cette eau a une plus grande capacité à dissoudre les métaux (afin d'atteindre un équilibre ionique) ce qui peut accélérer la corrosion ou les fuites des éléments de l'installation - surtout lorsque le pH de l'eau est trop bas.
Très souvent, les victimes de cette propriété de l'eau à faible pH sont les échangeurs de chaleur, en tant qu'appareils aux couches d'acier minces.
De plus, une eau totalement dépourvue d'ions peut influencer la conductivité électrique dans le système, ce qui nuit au bon fonctionnement de certains capteurs et sécurités.
Pour éviter ces risques, il est recommandé de maintenir un niveau de pH approprié (généralement 8-9) et un contrôle périodique de la qualité de l'eau dans l'installation conformément à la norme VDI 2035.
De plus, il convient de penser à des inhibiteurs de corrosion bien choisis.
Respecter les recommandations du fabricant
De plus en plus de fabricants de chaudières et de pompes à chaleur exigent l'utilisation d'une eau aux paramètres spécifiques - parfois c'est précisément de l'eau déminéralisée ou adoucie.
Le non-respect de ces recommandations peut entraîner la perte de la garantie de l'appareil.
C'est pourquoi, avant de remplir l'installation, il vaut toujours la peine de vérifier les paramètres de l'eau recommandés par le fabricant.
Le problème est plutôt une déminéralisation trop intense de l'eau - l'obtention d'un caloporteur dépourvu d'ions.
Parfois, la raison en est un surdimensionnement (c'est-à-dire un choix inapproprié) des appareils destinés à cela, et parfois leur utilisation dans des endroits où il n'y a pas d'indications réelles, c'est-à-dire où l'eau n'est pas extrêmement dure.
Éléments à contrôler avant et après le drainage
Dans toute installation de chaudière, il existe des composants essentiels qui permettent de garantir son bon fonctionnement.
- Manomètre : il indique la pression dans le circuit de chauffage.
- Purgeur d’air : ce dispositif élimine l'air emprisonné dans le circuit de chauffage, améliorant la circulation de l'eau chaude et évitant les bruits dans les radiateurs.
- Soupape de sécurité : elle évite la surpression dans le circuit en relâchant la pression excessive pour protéger l'installation.
- Filtre : les filtres à gaz ou les filtres à fioul sont indispensables pour protéger les composants internes de la chaudière des impuretés qui pourraient endommager le brûleur ou les conduites.
- Vanne mélangeuse : elle mélange l’eau chaude provenant de la chaudière avec de l'eau plus froide pour maintenir une température homogène dans le circuit, particulièrement utile dans les systèmes de plancher chauffant.
- Vanne de zone : elle permet de contrôler la température de différentes zones dans l’habitation, en ajustant la quantité d’eau chaude qui circule dans chaque circuit.
Ces composants, essentiels pour le bon fonctionnement d'une chaudière, assurent une installation durable et performante.
Bien choisir et entretenir ces éléments permet de garantir la sécurité et l’efficacité de votre système de chauffage.
Précautions de sécurité
Le drainage d’une chaudière ne se limite pas à ouvrir une vanne. L’eau peut être chaude, sous pression et chargée de produits de traitement, de boues ou de particules métalliques.
Pour commencer, le professionnel éteint la chaudière et la laisse refroidir complètement.
Il coupe également l’arrivée d’eau et l’alimentation.
L’eau ne doit plus sortir des robinets.
Le détartrage est une opération délicate, et l’approche peut différer selon le modèle de votre chaudière.
De plus, il nécessite un outillage spécifique.
Le professionnel saura réaliser l’opération dans les règles de l’art et préserver vos équipements.
Il est donc préférable de confier la vidange complète, le désembouage hydrodynamique et le détartrage à un plombier-chauffagiste qualifié.
