La feuillure désigne une entaille rectangulaire pratiquée sur l’arête d’une pièce de bois, de métal ou de maçonnerie pour recevoir un élément rapporté tel qu’un vitrage, un panneau ou un vantail de menuiserie. Dans le domaine des menuiseries, la feuillure constitue un élément fondamental de la conception des fenêtres et des portes. Elle détermine l’épaisseur maximale du vitrage ou du panneau pouvant être installé, conditionne la mise en place des joints d’étanchéité et influence directement les performances thermiques et acoustiques de l’ensemble.
La feuillure se définit par deux dimensions principales : la profondeur (ou encastrement) et la largeur (ou arasement). La profondeur correspond à la distance entre le fond de la feuillure et le nu extérieur du profilé. La largeur mesure l’ouverture de la feuillure dans laquelle vient s’insérer l’élément à recevoir. Le fond de feuillure constitue la surface plane sur laquelle repose l’élément inséré. Dans le cas d’un vitrage, des cales d’assise positionnées sur ce fond supportent le poids du verre et assurent son centrage dans l’ouverture. La joue de feuillure désigne la paroi verticale de l’entaille contre laquelle vient s’appuyer l’élément inséré. Cette surface reçoit généralement un joint d’étanchéité qui assure le contact souple avec le vitrage ou le panneau.
Les feuillures destinées à recevoir des vitrages doivent présenter des dimensions adaptées à l’épaisseur du vitrage et à son système de maintien. L’évolution vers des vitrages plus épais (triple vitrage, vitrage acoustique renforcé) a conduit les fabricants de menuiseries à proposer des feuillures plus profondes. Le drainage de la feuillure constitue un point technique essentiel. Des encoches pratiquées dans le fond de feuillure permettent l’évacuation de l’eau de condensation qui pourrait s’accumuler derrière le vitrage.
Les feuillures de maçonnerie, également appelées feuillures de tableau, sont pratiquées dans les baies pour recevoir les dormants de menuiserie. La pose en feuillure positionne la menuiserie en retrait du nu extérieur de la façade, dans l’épaisseur du mur. Cette configuration offre une meilleure protection de la menuiserie contre les sollicitations climatiques et limite les ponts thermiques au niveau du dormant. La rénovation des menuiseries dans les constructions anciennes dépourvues de feuillure nécessite des solutions adaptées. La pose en applique, en tunnel ou la création d’une feuillure rapportée permettent d’installer des menuiseries performantes tout en respectant les contraintes du bâti existant.
L’insuffisance de profondeur de feuillure compromet le maintien du vitrage et l’étanchéité de l’assemblage. Un recouvrement insuffisant augmente les risques de délogement du vitrage sous l’effet du vent et réduit l’efficacité des joints d’étanchéité. La dégradation du fond de feuillure affecte particulièrement les menuiseries bois anciennes. L’infiltration d’eau derrière le vitrage provoque le pourrissement du bois et la perte de planéité du fond de feuillure. L’obstruction des drains de feuillure empêche l’évacuation de l’eau et crée des conditions favorables aux infiltrations. L’accumulation de poussières, de peinture ou de mastic dans les encoches de drainage bloque l’écoulement et provoque une stagnation d’eau au contact des joints.
L’examen des feuillures fait partie du diagnostic complet des menuiseries lors d’une expertise de malfaçons ou d’un bilan avant achat. Les non-conformités relatives aux feuillures peuvent constituer des malfaçons engageant la responsabilité du poseur ou du fabricant. Le DTU 39 relatif aux travaux de vitrerie-miroiterie définit les dimensions minimales de feuillure en fonction de l’épaisseur et du type de vitrage. Ces prescriptions garantissent un recouvrement suffisant pour la tenue mécanique et l’étanchéité de l’assemblage. Les normes européennes EN 14351-1 pour les fenêtres et EN 14351-2 pour les portes intérieures intègrent les caractéristiques des feuillures dans l’évaluation des performances globales.
La feuillure de fenêtre est un élément clé en menuiserie qui permet l’encastrement du vitrage dans le cadre de la fenêtre. Elle joue un rôle fondamental dans l’isolation thermique et acoustique, mais aussi dans l’étanchéité de l’ensemble. La feuillure de fenêtre est une rainure ou un retrait pratiqué dans le dormant (cadre fixe) ou dans l’ouvrant (partie mobile) d’une fenêtre. Elle est réalisée dans le cadre pour accueillir un seul vitrage. Le verre doit être parfaitement ajusté à la feuillure pour éviter les ponts thermiques et les infiltrations d’air. Si une feuillure de fenêtre est endommagée ou si vous souhaitez la combler, les solutions varient selon le contexte et le type de vitrage.
La pose d’une fenêtre en feuillure consiste à encastrer celle-ci dans le mur. La feuillure doit être conçue de manière à maintenir le verre dans le châssis en assurant une prise en feuillure minimale. Elle va permettre de transmettre de manière optimisée les charges verticales et horizontales qui exercent une force sur le vitrage. Elle doit garantir une parfaite étanchéité à l’air et à l’eau. On distingue les feuillures fermées obligatoires pour tous types de vitrages (sauf vitrages simples) : le vitrage est maintenu par des parcloses (profilage maintenant le vitrage dans la feuillure grâce à des joints d’étanchéité, elles doivent être démontables pour autoriser le remplacement du vitrage et placées côté intérieur pour des vitrages de façade), des feuillures ouvertes : le vitrage est maintenu par un joint de mastic, on les réservera à la rénovation de vitrages simples déjà existants limités à 4 mm d’épaisseur pour une surface maximale de 2 m².

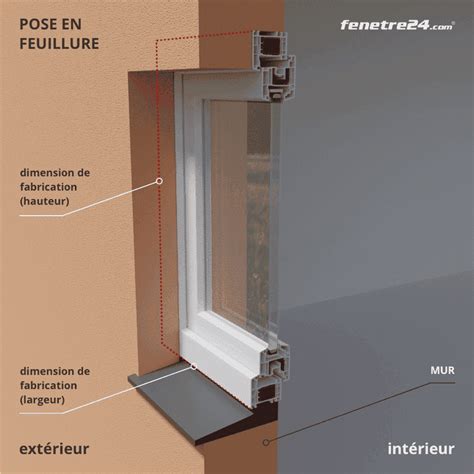

Parmi les trois types de poses (en applique, en feuillure, en tunnel), la pose d’une fenêtre en feuillure est idéale en rénovation pour des maisons anciennes avec murs épais. Elle permettra de s’adapter à l’ouverture et aux dimensions de l’existant et lorsque l’on ne conserve pas le dormant d’une fenêtre. La pose en feuillure garantit également une meilleure étanchéité puisqu’elle offre une plus grande surface de contact avec le mur. Pour pratiquer correctement ce type de pose il faut s’assurer que certaines mesures sont prises: la hauteur (ne doit pas laisser le joint des doubles vitrages apparents) et la largeur du fond de feuillure, la hauteur et la largeur de tableau, la hauteur d’allège, la profondeur de feuillure. Elles devront être plans et résister aux actions combinées des agents extérieurs, des mouvements du bâtiment et du poids propre du vitrage. Elles devront être convenablement dimensionnées. Les feuillures “ouvertes” (vers l’extérieur) sont réservées à la pose des vitrages de faible épaisseur (≤ 4 mm) ou de dimensions réduites (suivant les normes NF P 23-305 et 24-301 : demi-périmètre maxi. 2,50 m, longueur maxi). Le fond de la feuillure doit permettre un positionnement correct des cales périphériques et, par leur intermédiaire, une assise stable du vitrage. Généralement, la feuillure fermée est une feuillure ouverte, fermée par une parclose rigide dont la hauteur doit araser celle de la feuillure. Par rapport au vitrage, cette parclose peut être située côté intérieur ou extérieur. Soit dans la feuillure par pointage ou vissage, soit par clipage sur des boutons, des ressorts ou dans des rainures. Le châssis est constitué de profilés en U, sans parclose démontable, emboîtés sur les chants des vitrages. Certaines feuillures fermées sont constituées par des joints de structure, des profilés en élastomère sertissant à la fois le vitrage et le châssis, l’ensemble étant ensuite bloqué par une “clef” pour assurer tenue mécanique et étanchéité. Le drainage des fonds de feuillure a pour objet d’équilibrer la pression entre l’air extérieur et le fond de la feuillure, ce qui limite les possibilités de pénétration d’eau et de condensation et favorise l’évacuation d’infiltrations éventuelles. Le drainage de la feuillure est obligatoire pour les vitrages isolants. De plus, certains montages par feuillure auto-drainante permettent de diminuer les tensions d’origine thermique sur les bords des vitrages. C’est pourquoi les maîtres d’oeuvre ont toujours intérêt à prescrire l’utilisation de telles feuillures, d’autant que la mise en œuvre de ces feuillures est propre, facile, et évite les désordres ultérieurs. L’auto-drainance est généralement obtenue en perçant le fond de la feuillure basse de trous de 8 mm de diamètre reliant le fond de la feuillure à une chambre d’égalisation de pression placée au-dessous du vantail ou, à défaut, directement vers l’extérieur. Pour les châssis inférieurs à 1 m de large, prévoir un trou ou une rainure près des angles du châssis. Pour les menuiseries en bois, une gorge de section minimale de 6 x 6 mm, située à 4 mm au moins du bord de la feuillure, est obligatoire en partie basse. Cette gorge peut être continue sur les autres côtés. Les hauteurs de feuillure indiquées ci-dessous sont les hauteurs utiles, c’est-à-dire au-dessus de tous accessoires. La largeur utile de la feuillure est mesurée entre les plus grandes saillies présentées par les flancs de la feuillure et de la parclose côté vitrage.
Les images et schémas illustrent les principes de base : profondeur, largeur, cales d’assise et drains de fond de feuillure, ainsi que les options de fixation et d’étanchéité.
Menuiserie Paris: Pose Feuillure, tout savoir
La feuillure de fenêtre, en résumé, est un élément clé qui permet l’encastrement du vitrage et assure les performances thermiques, acoustiques et d’étanchéité de la menuiserie. Elle doit être conçue et exécutée avec précision pour éviter les délocalisations et les fuites d’air ou d’eau, tout en restant adaptable lors de rénovations ou de reconstructions.
