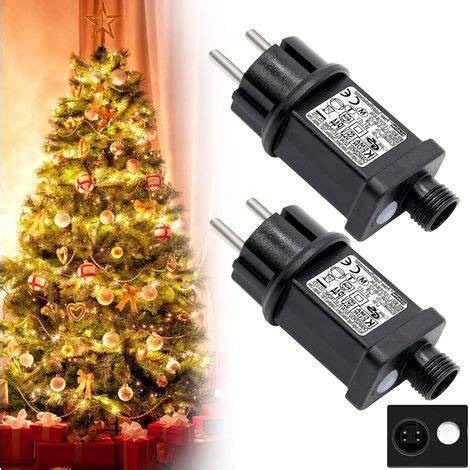

Une prise clignoteur pour guirlande électrique 220 V remplace le câble électrique d’origine et permet de commander plusieurs animations lumineuses sur un cordon LED compatible. Le contrôleur présenté se branche directement sur un cordon LED 36LED/m, propose 8 modes d’animation et conserve la sélection grâce à une fonction mémoire.
Ce contrôleur pour guirlande électrique 220V fonctionne exclusivement avec notre cordon 36LED/m jusqu'à 100 mètres maximum. Une bonne sélection du modèle 36LED/m prévient tout problème de compatibilité.
Fonctionnement de la prise clignoteur 220 V
Ce boîtier contrôleur remplace le câble électrique d'origine de votre guirlande LED, permettant de créer 8 animations lumineuses différentes sur l'ensemble du cordon (clignotement rapide, clignotement lent, fondu, etc.). Le contrôleur permet ainsi d’adapter l’apparence de la guirlande à différents usages décoratifs, sans remplacer le cordon lumineux.
Les animations concernent l’ensemble du cordon : la totalité des LEDs clignotent en synchronisation. Attention : ce n'est pas un mode chenillard, la totalité des LEDs clignotent en synchronisation.
Modes d’animation disponibles
Le boîtier propose 8 modes d’animation lumineuse. Les fonctions citées comprennent notamment le clignotement rapide, le clignotement lent et le fondu.
| Fonction | Description |
|---|---|
| Clignotement rapide | Les LEDs s’allument et s’éteignent à un rythme rapide. |
| Clignotement lent | Les LEDs clignotent à un rythme plus progressif. |
| Fondu | L’intensité lumineuse évolue progressivement. |
| Mémoire | La sélection du mode est conservée. |
| Chenillard | Ce mode n’est pas disponible : les LEDs fonctionnent en synchronisation. |
La mémoire conserve votre sélection. Vous pouvez donc retrouver le mode choisi sans devoir sélectionner à nouveau une animation à chaque utilisation.
Compatibilité avec le cordon LED
Ce contrôleur pour guirlande électrique 220V fonctionne exclusivement avec notre cordon 36LED/m jusqu'à 100 mètres maximum. La compatibilité dépend donc du type de cordon, de sa densité de LEDs et de sa conception électrique.
Une bonne sélection du modèle 36LED/m prévient tout problème de compatibilité. Nous ne pouvons pas garantir un bon fonctionnement avec tout autre modèle que nous ne commercialisons pas.
| Élément | Caractéristique |
|---|---|
| Tension du système | 220V/240V |
| Cordon compatible | 36LED/m |
| Longueur maximale | 100 mètres |
| Nombre de modes | 8 |
| Référence | CLIGNOTANT-220V |
Installation de la prise clignoteur
L'adaptateur contrôleur se branche comme le câble électrique d'origine de votre guirlande. Le cordon dispose de deux picots à insérer dans la résine du cordon lumineux, alignés avec les deux conducteurs métalliques.
La connexion doit respecter la polarité du cordon. Si votre guirlande ne s'allume pas, inversez les deux picots car le cordon est polarisé.
- Retirez le câble électrique d’origine de la guirlande.
- Repérez les deux conducteurs métalliques dans la résine du cordon lumineux.
- Alignez les deux picots du contrôleur avec ces conducteurs.
- Insérez les picots dans la résine du cordon lumineux.
- Sélectionnez le mode d’animation souhaité.
- Si la guirlande ne s’allume pas, inversez les deux picots.
L'adaptateur contrôleur se branche comme le câble électrique d'origine de votre guirlande, ce qui permet de remplacer directement l’alimentation existante par le boîtier d’animation.
Utilisation en extérieur et protection

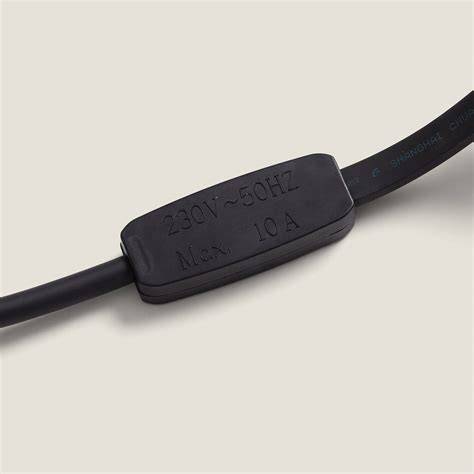

Pour une utilisation en extérieur, le boîtier d'animation doit être protégé dans une boîte IP44 au minimum pour assurer la sécurité et la durabilité.
La protection concerne le boîtier contrôleur, qui doit être placé dans une boîte adaptée avant toute installation extérieure. Cette précaution est nécessaire pour limiter son exposition aux conditions ambiantes et préserver son fonctionnement.
Différence entre une prise clignoteur 220 V et un transformateur
Une prise clignoteur 220 V destinée à un cordon LED 36LED/m ne doit pas être confondue avec un transformateur pour guirlande basse tension. Les produits conçus pour des systèmes 12 V, 24 V ou 31 V ne correspondent pas aux mêmes caractéristiques électriques.
| Type de dispositif | Usage indiqué |
|---|---|
| Prise clignoteur 220 V | Cordon LED 36LED/m, jusqu’à 100 mètres maximum |
| Transformateur 12 V | Guirlande LED basse tension 12 V |
| Transformateur 24 V | Guirlande LED basse tension 24 V |
| Transformateur 31 V | Guirlande LED basse tension 31 V |
Les transformateurs 12 V, 24 V et 31 V appartiennent à des systèmes différents et ne doivent pas être assimilés à un contrôleur prévu pour une guirlande électrique 220 V.
Points à vérifier avant l’installation
- La guirlande doit utiliser un cordon LED 36LED/m.
- La longueur totale ne doit pas dépasser 100 mètres.
- Le contrôleur doit remplacer le câble électrique d’origine.
- Les deux picots doivent être alignés avec les deux conducteurs métalliques.
- La polarité doit être respectée.
- En extérieur, le boîtier doit être protégé dans une boîte IP44 au minimum.
- Le mode chenillard n’est pas disponible.
- Les LEDs du cordon clignotent en synchronisation.
Diagnostic en cas de problème
La guirlande ne s’allume pas
Si votre guirlande ne s'allume pas, inversez les deux picots car le cordon est polarisé. Après inversion, vérifiez que les picots sont bien alignés avec les deux conducteurs métalliques.
Les animations ne fonctionnent pas correctement
Ce contrôleur pour guirlande électrique 220V fonctionne exclusivement avec notre cordon 36LED/m jusqu'à 100 mètres maximum. Une bonne sélection du modèle 36LED/m prévient tout problème de compatibilité.
Nous ne pouvons pas garantir un bon fonctionnement avec tout autre modèle que nous ne commercialisons pas. Il faut donc vérifier le modèle du cordon avant de rechercher une panne du boîtier.
Les LEDs ne défilent pas
Attention : ce n'est pas un mode chenillard, la totalité des LEDs clignotent en synchronisation. L’absence de défilement lumineux ne constitue donc pas un dysfonctionnement de ce contrôleur.
Garantie et conditions d’utilisation
La garantie 2 ans est valable uniquement avec l'utilisation du cordon 36LED/m fourni par Boulevard des Leds.
Cette condition confirme l’importance de respecter la compatibilité du cordon et de ne pas associer le contrôleur à un modèle différent sans garantie de fonctionnement.
