Une table de chevet pour plan PNG doit être représentée par un dessin lisible, correctement dimensionné et suffisamment précis pour permettre l’identification de ses éléments. Le format PNG convient notamment aux plans qui nécessitent un fond transparent, des contours nets ou une intégration dans un logiciel de conception.
Pour obtenir un résultat exploitable, il faut vérifier les dimensions, la disposition du plateau, des pieds et des rangements, puis exporter le dessin avec une résolution adaptée. L’image doit conserver une bonne lisibilité sans ajouter d’éléments inutiles.
Éléments à représenter sur le plan

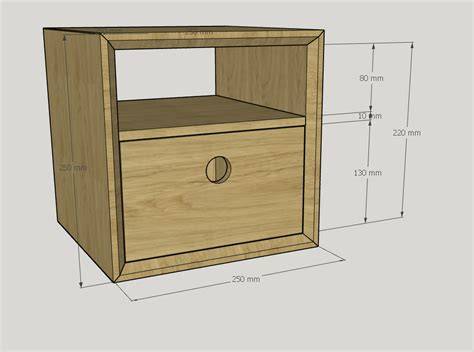

Le plan d’une table de chevet peut présenter la vue de dessus, la vue de face et la vue latérale afin de décrire clairement sa forme. Ces différentes vues facilitent la compréhension des proportions et permettent de contrôler la cohérence entre la largeur, la profondeur et la hauteur du meuble.
Le plateau supérieur doit être identifiable, tout comme les éventuels tiroirs, niches, portes et pieds. Les lignes de construction doivent rester distinctes des contours définitifs pour éviter toute confusion lors de la lecture du fichier PNG.
Dimensions et proportions
Les dimensions doivent être inscrites de manière régulière et rester suffisamment éloignées des contours du meuble. La largeur, la profondeur, la hauteur totale et les dimensions des compartiments sont les informations les plus utiles pour interpréter le plan.
| Élément | Information à indiquer |
|---|---|
| Plateau | Largeur, profondeur et épaisseur |
| Structure | Hauteur totale et position des montants |
| Rangement | Dimensions du tiroir, de la niche ou de la porte |
| Pieds | Hauteur, section et emplacement |
Les cotes doivent être cohérentes entre les différentes vues. Une dimension affichée sur la vue de face doit correspondre à la même dimension sur la vue latérale ou sur la vue de dessus.
Préparer un fichier PNG lisible
Le PNG doit présenter un contraste suffisant entre le dessin et son arrière-plan. Un fond transparent peut être utilisé lorsque le plan doit être placé sur une autre image ou intégré dans une mise en page.
Les traits trop fins peuvent disparaître lors de la réduction de l’image, tandis que les traits trop épais peuvent masquer les détails. Il est donc préférable d’utiliser une hiérarchie visuelle entre les contours principaux, les lignes secondaires et les annotations.
Organisation graphique du document
Le titre du plan, l’échelle, les unités et les indications complémentaires doivent être regroupés dans une zone clairement identifiable. Les vues doivent être espacées afin que les cotes et les annotations ne se chevauchent pas.
La composition doit rester sobre pour que la forme de la table de chevet demeure immédiatement visible. Les textes doivent être orientés de manière homogène et conserver une taille suffisante pour être lus après l’exportation.
Fond transparent et intégration
Le fond transparent est particulièrement utile lorsque le plan PNG doit être superposé à une esquisse, à une photographie d’intérieur ou à une planche de présentation. Il évite l’apparition d’un rectangle blanc autour du dessin.
Lorsque le fichier est destiné à une impression ou à une présentation détaillée, il faut contrôler la résolution et les dimensions finales de l’image. Une image trop petite peut rendre les cotes illisibles, même si le dessin original était correctement construit.
Vérifications avant l’exportation
- Vérifier que toutes les vues nécessaires sont présentes.
- Contrôler la concordance des dimensions entre les différentes vues.
- Relire les annotations et les unités.
- S’assurer que les contours principaux sont facilement distinguables.
- Contrôler la visibilité des détails à la taille d’utilisation prévue.
- Vérifier que le fond transparent est conservé lorsque cela est nécessaire.
Un contrôle final permet également de repérer les lignes superflues, les cotes mal positionnées et les zones insuffisamment contrastées. Le fichier PNG peut ensuite être utilisé comme support visuel pour présenter la conception de la table de chevet.
Projet Table de chevet - Débitage. Parlons Bois Ep.107
Utilisation du plan PNG
Un plan PNG peut servir à présenter une idée de meuble, à préparer une fabrication ou à illustrer une fiche de conception. Il permet de diffuser rapidement une représentation visuelle qui conserve les contours, les annotations et la structure générale du dessin.
Pour une fabrication précise, le PNG reste toutefois une représentation graphique et non un fichier vectoriel ou un plan coté destiné directement à une machine. Les dimensions doivent donc être clairement lisibles et vérifiées avant toute utilisation pratique.
