Bonjour, j'ouvre un sujet pour parler de la construction de ma scie sur table. Le plan était commencé il y a presque un an. Après avoir fait faire l'arbre par le lycée technique près de mon lieu de travail, j'ai pu attaquer la structure de la machine il y a un peu plus d'un mois, mais j'ai été arrêté par Madame qui m'a donné des "chantiers prioritaires" !! En attendant, voila deja une vue de ce à quoi devrait ressembler la scie une fois terminée : Une petite vidéo du futur bloc moteur de la scie : 20/02/2013 : Fabrication du berceau moteur : Ce berceau, qui supporte l'arbre porte-lame ainsi que le moteur, permet à la lame de monter et descendre, ainsi que de s'incliner pour les coupes d'angles. Une petite vidéo de la fabrication du berceau : Il reste à faire le mécanisme de montée/descente de la lame, et à monter tout ça sur le bâti de la scie. En fin de soirée, j'en suis arrivé à ça : 25/02/2013 : Aujourd'hui, le bâti de la scie. Celui-ci doit accueillir le berceau moteur, supporter la table et le chariot. Pour l'instant, je vais commencer par une version "simple", sans inclinaison de la lame. Une fois le concept validé et éprouvé, j'ajouterai la fonctionnalité permettant d'incliner la lame. Essai de montage à blanc du berceau de scie. Celui-ci est tout juste à la bonne dimension : si je veux ajouter le dispositif d'inclinaison de la lame, je devrai redimensionner le berceau afin de le rendre un peu plus court ! 20/03/2013 Le chariot à format ! Trois soirées ont été nécessaires pour fabriquer le chariot ras de lame, qui s'adaptera sur la scie maison !
Les débuts décrivent les défis rencontrés lors de la fabrication: les profilés acier achetés chez le ferrailleur étaient voilés ou vrillés, compliquant le montage droit du chariot. On attaque donc par la construction de la partie basse du chariot, celle qui sera fixée sur le bati de la scie. Une tole de 2mm et 2 ronds de 12mm fixés dessus : ici, perçage du rond pour tarauder. Il sera fixé sur la tole avec 7 ou 8 vis. On fait de même avec les deux barres rondes. Le chariot intermédiaire se compose de tube carré, avec 4 roulettes "CTS" issues de l'industrie et destinées à supporter de lourdes charges. On attaque ensuite le chariot supérieur. C'est celui qui se déplacera sur le chariot intermédiaire et qui supportera la pièce à découper et les guides.
Le choix des matériaux est détaillé: le sandwich des plats d'acier n'était pas droit, j'ai donc utilisé du CTP de 15 mm, plus droit. Le dessus est recouvert de tôle d'acier, et les deux tôles perpendiculairement aux côtés servent de support aux roulements inférieurs pour empêcher le basculement. Un profilé alu en "C" récupéré sur une vieille tringle de rideau permet d'attacher une poignée et une extension au chariot pour les longues pièces. Le traîneau miniature est construit avec une base en contreplaqué d'érable et des restes de planche d'appui Ikea, mais le Baltic Birch aurait été un autre bon choix. La base du traîneau est dimensionnée pour offrir stabilité et précision, avec une rainure centrale sur le dessus et une marge d’extension adaptée.
La table d’environ 1,5 m de long et la course utile de plus de 1,75 m répondent à des besoins pratiques et mes propres exigences. Pour plus de sécurité et de précision, le mécanisme de guidage parallèle est conçu pour rester perpendiculaire à la lame et permettre un mouvement libre tout en restant rigide. Le rail en T est installé avec des précautions pour éviter tout contact avec la lame, afin de préserver le mécanisme de sécurité de la scie.
La description technique continue avec l’assemblage: le chariot terminé reçoit les tôles supérieures, la rainure centrale et le traîneau miniature destiné à des coupes de petits morceaux. Le système de rails et de roulements est conçu pour minimiser le jeu et maximiser la précision de coupe. On décrit ensuite une série d’étapes détaillées pour assurer le parallélisme et la stabilité, comme le contrôle par retournement des pièces et l’ajustement des rainures en V. Les conseils pratiques insistent sur l’importance d’obtenir des pièces parfaitement parallèles et sur l’usage de cales calibrées pendant l’assemblage pour limiter les déviations.
Le texte évoque aussi les considérations de conception liées à la table coulissante et comment, selon les objectifs, on peut privilégier soit une configuration “scie à format” soit une scie sous table. Différentes options de guidage et de montage sont examinées, avec des choix basés sur la disponibilité des outils et le coût. Des retours d’expérience soulignent que les premières coupes restent les plus dangereuses et que viser la sécurité et la précision passe par un traîneau de scie sur table bien conçu, capable de réaliser des coupes au ras de la lame et d’améliorer le guidage et le positionnement.
La suite du chapitre explique l’usinage des rainures et le gabarit utilisé pour le traîneau, y compris l’installation des serre-joints et l’utilisation d’une fraise à queues d’aronde pour réaliser des rainures propres et alignées. Le serveur JSON n’est pas pertinent ici; cependant, le guide insiste sur l’importance de tester les rainures et d’ajuster le mécanisme de serrage pour garantir des coupes droites et répétables. Enfin, il est souligné que, bien que la scie sous table reste polyvalente, elle peut être améliorée par un traîneau dédié qui augmente la précision et la sécurité des coupes, en particulier pour les pièces courtes ou les coupes d’onglet précises.
Organisation et étapes clés
- Planification et sélection des matériaux: bois massif et contreplaqué de qualité, barres en inox, et poutre coulissante adaptée à la longueur disponible.
- Construction du chariot: base basse, chariot intermédiaire avec roulettes robustes, et chariot supérieur pour les pièces à couper.
- Montage et alignement: mise en place du chariot sur le bati, vérification du parallélisme, et installation du rail en T avec précautions pour éviter l’interférence avec la lame.
- Fabrication du traîneau: plateau supérieur perforé et plateaux latéraux, rainures en V et assise stable sur rails.
- Ajustements finaux: bandes d’étanchéité et cales calibrées pour limiter le jeu et obtenir une précision de coupe constante sur toute la course.
- Intégration et sécurité: vérifications de sécurité et tests de déplacement du traîneau et du chariot.
Considérations et conseils pratiques

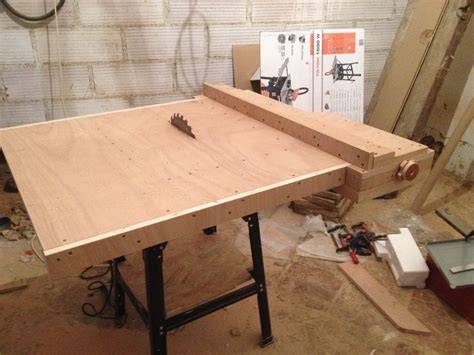

Une scie sous table est un outil extrêmement polyvalent, mais pour certaines applications elle peut gagner en précision et en sécurité grâce à un traîneau de scie sur table adapté. Pour les longues pièces, la scie est idéale; pour les petites pièces et les coupes droites, le traîneau apporte une amélioration notable. Les choix de matériaux et les dimensions du traîneau doivent être adaptés à la hauteur de lame et à la configuration du bâti afin d’éviter les interférences et de maximiser la stabilité.
Pour les images et mises en pratique, il est possible d'utiliser des vidéos et infographies montrant le berceau moteur, le chariot ras de lame et le montage à blanc. Des schémas et notes décrivent l’installation du guide et les techniques de mesure par rapport à la lame, ainsi que les méthodes pour tester le parallélisme en utilisant des retournements de pièces.
Détails techniques et processus de fabrication
Le berceau moteur supporte l’arbre porte-lame et le moteur et permet la montée/descente et l’inclinaison. Le chariot ras de lame se compose d’une base en aluminium, puis d’un chariot intermédiaire avec roulettes industrielles et d’un chariot supérieur qui porte la pièce et les guides. Le rail en T est installé avec des mesures précises pour éviter tout contact avec la lame et garantir une surface de travail sûre et stable.
La poutre coulissante est l’élément central: sa longueur est dictée par la longueur des rails et par la course nécessaire; elle doit être parallélique au plan de table et parfaitement alignée pour éviter tout frottement indésirable. Le guidage est assuré par des roulements montés sur les joues et ajustés par des cales et des vis, afin de maintenir le jeu minimal sans rigidifier excessivement le système.
Un chapitre clé explique aussi comment transformer une scie sous-table en une configuration proche d’une scie à format, grâce à un gabarit et à des supports robustes. Le système de serrage et les rainures pour les serre-joints sont conçus pour permettre des fixations sécurisées et répétables, tout en maintenant le plateau en position stable pendant les coupes. Pour l’usage des serre-joints, une fraise à queue d’aronde est utilisée pour fabriquer les rainures, avec des essais afin de trouver le meilleur compromis profondeur et alignement.
Comment centrer le Berceau Moteur Fiesta ST MK7/MK8 Chassis Lockdown Alignment Kit VUDU cales alu
En résumé, ce projet démontre qu’avec des ressources disponibles et un peu d’ingéniosité, on peut obtenir une scie sous table précise et sécurisée, complétant une base bois ou métallique adaptée et un traîneau de grande qualité pour des coupes droites et répétables sur de longues pièces.
